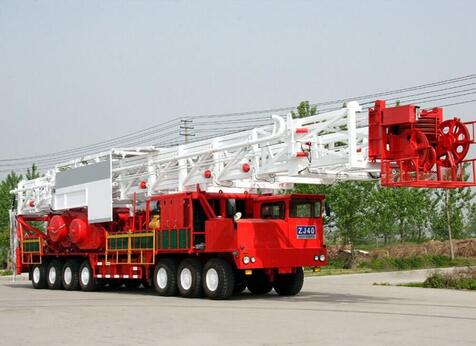

Мобильные установки ZJ40 базируются на передвижной транспортной платформе, что обеспечивает возможность доступа к месту бурения без дополнительных затрат на логистику. Техника оснащена механической приводной системой, которая позволяет бурить скважины на глубину до 4 километров в пустынных условиях. Оборудование буровых испытано при работе в разных климатических режимах, допускает эксплуатацию при отрицательных температурах воздуха (вплоть до – 45◦С). Функциональность установки обеспечивают два дизельных двигателя: САТ 3508 — для управления лебедкой и САТ 3512 – для функционирования насосных агрегатов.

Преимущества буровой установки ZJ
Модульная комплектация экономит время на монтаже системы;
Мобильность установки за счет использования передвижного транспортного носителя, а также дополнительных тягачей и подкатов;
Возможность транспортировать технику в собранном виде без ее предварительного разделения на модули;
Функциональная лебедка закрытой конструкции и автономной системой для переключения скоростного режима;
Телескопическая мачта, которая подымается уже в собранном состоянии посредством гидравлических насосов;
Баланс при перевозке системы в собранном виде достигается транспортным шасси, имеющим достаточный запас прочности.
Комплектация МБУ ZJ40
Продуманная конструкция и особенности модульной компоновки делают буровую установку не только мобильной, но и компактной. Размеры и высоту рабочей площадки легко регулировать и установить в нужном значении. Индивидуально настраиваются системы регулировки концентрации твердой фазы, управления скважиной и прочего вспомогательного оборудования.

В комплектацию буровой установки, входят:

Самоходное шасси с разной колесной формулой, а зависимости от нагрузки и условий эксплуатации (8*6/10*8/12*8/14*8/14*12);
Гидравлическая система рулевого управления;
Дизельные двигатели;
Лебёдочно-тормозная система;
Ротор и приводная система;
Дисковое и ленточное тормозное оборудование лебедки;
Гидравлические цилиндры;
Приборный блок для оператора;
Комплект снаряжения для эвакуации оператора;
Балансирующая система.

Максимальная нагрузка на крюке 2250, кН
Условная глубина бурения (колонной 28 кг/м) 4000, м
Скорость подъема крюка без нагрузки 1,36, м/с
Габаритные размеры в транспортном положении 20,4х3,3х4,5, м
Лебедка МБУ В двухбарабанном исполнении
Расчетная мощность на входном валу подъемного агрегата 1000, л.с.
Диаметр и длина барабана лебедки 635х1254,мм
Количество передач лебедки Передних-6, задних-2
Основной тормоз лебедки Дисковый (гидравлический)
Вспомогательный тормоз лебедки Гидродинамический или электромагнитный
Аварийный привод лебедки По выбору
Число струн талевой системы 10, шт
Диаметр каната 32,мм
Тип вышки Телескопическая, двухсекционная
Высота вышки 39, м
Подроторное основание складное
Высота до подроторных балок 5,7, м
Высота балкона 20,4, м
Ветровая нагрузка 100, км/ч
Модель двигателя САТ 3412х2 или по согласованию
Мощность двигателя 600х2, кВт
Трансмиссия ALLISON-S6610х2 / ALLISON- CLBT6061х2
Напряжение сети управления/ освещения/ силовой 24/220/380, В
Давление пневмосистемы/ гидросистемы 0,9/14, МПа
Аварийный генератор По согласованию
Крюкоблок, максимальная нагрузка YG225,2250, кН
Модель вертлюга, максимальная нагрузка SL225, 2250, кН
Модель ротора, D проходного отверстия ZP275, 698,5,мм
Минимальный радиус поворота 40, м
Минимальный клиренс 340,мм
Верхний привод (TOP DRIVE) По согласованию
Модель бурового насоса F1300, F1600, 3NB1300, 3NB1600 PZ10, PZ11 или по согласованию
Количество буровых насосов 2
Общий объем емкостей бурового раствора 240, м3
