Оседиагональный шнековый насос УОДН 130-100-75
УОДН 130-100-75 применяется: для перекачки бензина, дизтоплива, мазута и других нефтепродуктов, для зачистки сливных ям и т.д., при откачке нефтепродуктов из заглубленных резервуаров.
Артикул:
Поставщик:
АО "Корвет"Описание
Технические характеристики товара "УОДН 130-100-75"
Подача (мин. - ном. - макс.), м³/час 20…70
Напор (мин. - ном. - макс.), м.в.ст. 18 ... 8
Высота всасывания, м 8
Мощность привода, кВт 5,5
Частота вращения вала, об./мин. 3000 (-150)
Температура перекачиваемой жидкости, °С от -20 до +90*
Плотность перекачиваемой жидкости, кг/м³ до 1000
Вязкость перекачиваемой жидкости, сСт до 500
Концентрация твердых частиц, % 2
Размер твердых частиц, мм 5
На графике представлены технические характеристики УОДН 130-100-75 на воде. При перекачивании вязких жидкостей рост гидравлических потерь снижает показатели насоса.
Коэффициенты пересчёта на вязкие жидкости, например, для мазута М100, разогретого до 60оС, вязкостью 500 сСт, ориентировочно составляют:
Коэффициент падения напора Кн = 0,77;
Коэффициент падения подачи Кq = 0,68.
Насосная установка используется в проекте нефтеналивной эстакады «Сковородино», Амурская область (Терминал по загрузке ж/д цистерн сырой нефтью. Отправка вагонов на СпецНефтеПорт «Козьмино» г. Находка).

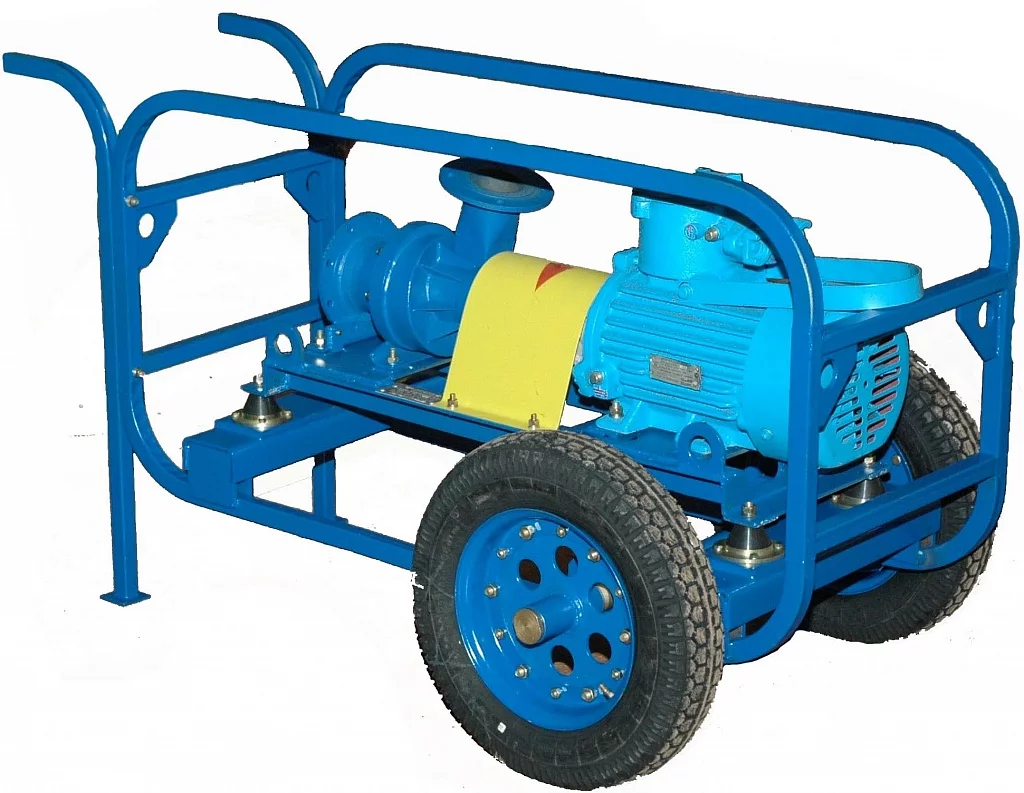

УОДН 130-100-75 изготавливается также в передвижном варианте - электропомпа.
