Технические характеристики:
Диапазон измерения по осям X и Y – 500 мм х 300 мм
Диапазон перемещения по оси Z – 200 мм
Погрешность Е (x,y), мкм - ≤ (2+L/200), L- измеренная длина (мм)
Разрешение - 0,001 мм
Тип датчика - цветная камера ПЗС 1/2"
Объектив – Авто Зум
Увеличение: оптическая система - 0,7 - 4,5 х; WD 92мм
Цифровое увеличение - 20-128 х
Поле зрения - 7-1,1мм
Освещение - проходящая подсветка, отраженная подсветка, коаксиальная, регулируемая яркость
Питание - 220V (АС), 50HZ, 30W
Вес 580 кг

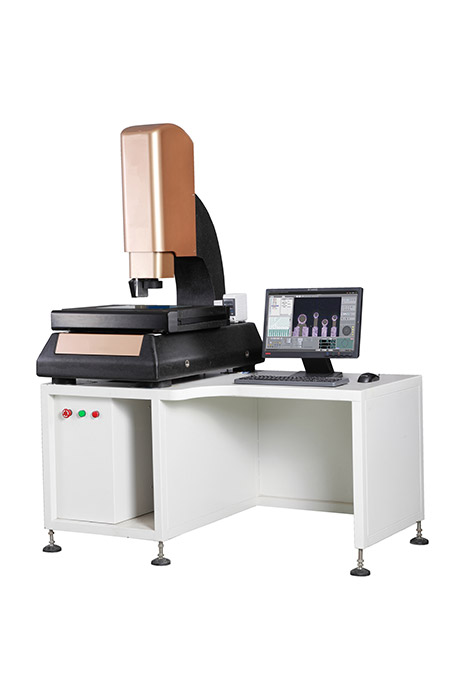

Характеристики видеоизмерительная система с ЧПУ модель ВИС-5030 CNC Girmax:
Особенно рекомендуется для применения в условиях большого количества измерений и партий деталей.
Применение контактного щупа Renishaw позволяет расширить область применения оптической системы и обеспечивать трехкоординатные измерения методом ощупывания контактным датчиком Renishaw.
Три типа освещения: проходящий свет, отраженный свет, коаксиальный свет, регулируемая сегментная подсветка 24 уровней освещения.
С помощью профессионального программного обеспечения возможно проводить измерения в трех координатах различных геометрических элементов, получать анализ измеренных данных, формировать протокол по результатам измерения. Данные могут формироваться в форматах Word, Excel, pdf, txt, DXF, есть возможность проведения измерений деталей методом сравнения с CAD моделями.

Предметный стол:
Размер предметного стола -800 мм х 490 мм
Габариты стекла предметного стола – 550 мм х 350 мм
Нагрузка - 35кг
Габариты Д х Ш х В – 1650 мм х 1120 мм х 1780 мм
