Анемометр сигнальный АС-1 с интерфейсом RS-232
Предназначен для измерений мгновенной скорости ветра, автоматического определения опасных по совместному воздействию скорости и продолжительности порывов ветра и включения при этом соответствующих сигнальных и противоаварийных устройств. Анемометры такого типа устанавливается на башенных и портальных кранах, аэродромах и других местах, где необходимы устройства аварийной ветровой защиты и измерения скорости ветра.

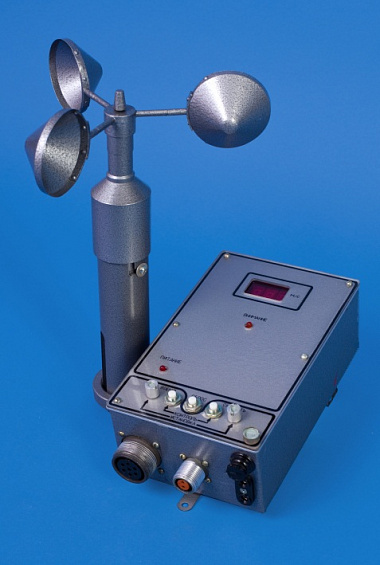

Анемометр состоит из выносного датчика ветра крыльчатого типа, пульта цифровой обработки и отображения результатов измерений и соединительного кабеля, интерфейс RS-232.
Артикул:
Поставщик:
АО "Сафоновский завод "Гидрометприбор"Описание
ТАКТИКО-ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Условия эксплуатации анемометра:
- датчик ветра от минус 50 до плюс 50 С° и относительной влажности до 98%.
- пульт от минус 40 до плюс 50 °С и относительной влажности до 98%.
Диапазон измерения скорости ветра
от 2,5 до 45 м/с.
Диапазоны установки порогов срабатывания сигнализации должны быть:
- по скорости ветра от 12 до 30 м/с;
- по времени от 2 до 5 с.
Основная погрешность измерения скорости ветра
± (0,5+0,05V) м/с,
где V – измеряемая скорость.
Пределы допускаемых основных погрешностей срабатывания сигнализации не должны быть более:
- по скорости ветра ±0,4 м/с;
- по времени ±0,4 с.
Общие характеристики
ПИТАНИЕ АНЕМОМЕТРА:
от сети переменного тока напряжением 220В и частотой (50±1)Гц или (60±1)Гц;
от источника постоянного тока напряжением 24 В.
ПОТРЕБЛЯЕМАЯ МОЩНОСТЬ:
от сети переменного тока не более 15 ВА
от источника постоянного тока не более 10 Вт
ДОПУСКАЕМОЕ НАПРЯЖЕНИЕ КОММУТАЦИИ ИСПОЛНИТЕЛЬНЫМ РЕЛЕ НЕ БОЛЕЕ 250 В ПРИ ТОКЕ КОММУТАЦИИ НЕ БОЛЕЕ:
для постоянного тока 0,2 А;
для переменного тока 2,0 А.
ГАБАРИТНЫЕ РАЗМЕРЫ АНЕМОМЕТРА, ММ, ДОЛЖНЫ БЫТЬ:
датчика ветра Ø 230 х 330;
пульта 205 х 130 х 100.
МАССА, КГ, ДОЛЖНА БЫТЬ НЕ БОЛЕЕ:
датчика ветра 1,0;
пульта 2,5.
Дополнительная информация
1. Прибор имеет Свидетельство об утверждении типа средств измерений № в Госреестре 47324-11
