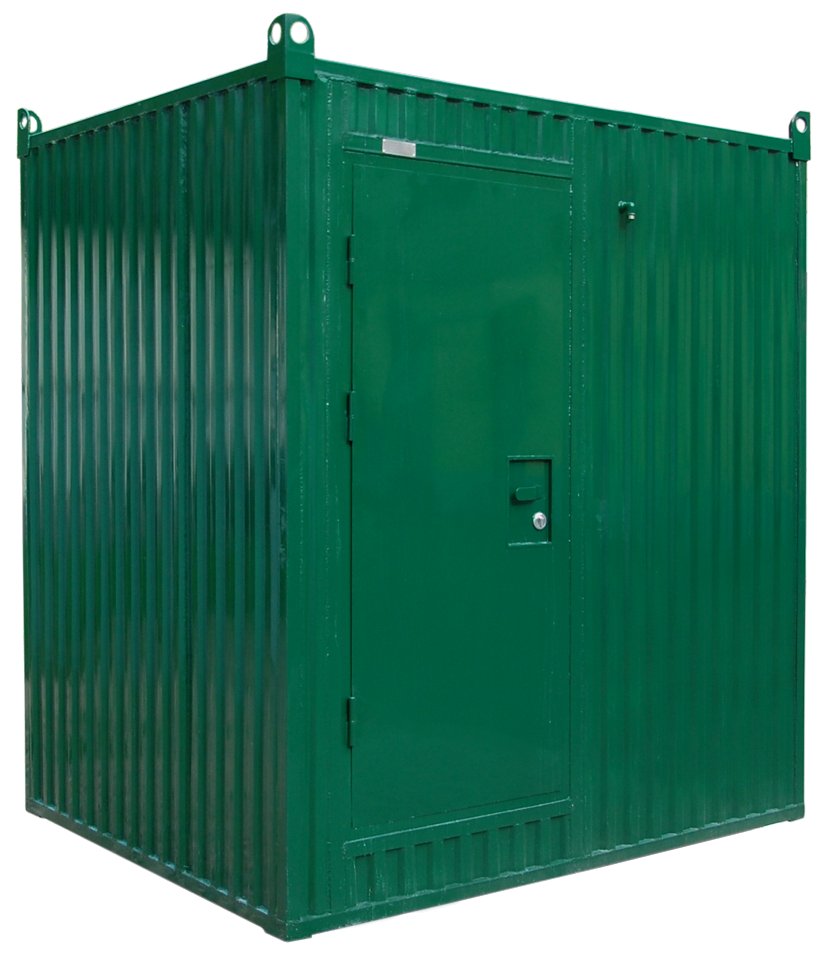

Установка размещена в теплоизолированном контейнере снабженном теплоизолированной дверью и строповым крепежом. На лицевой поверхности контейнера располагается обогреваемый патрубок для выброса отработанного воздуха.

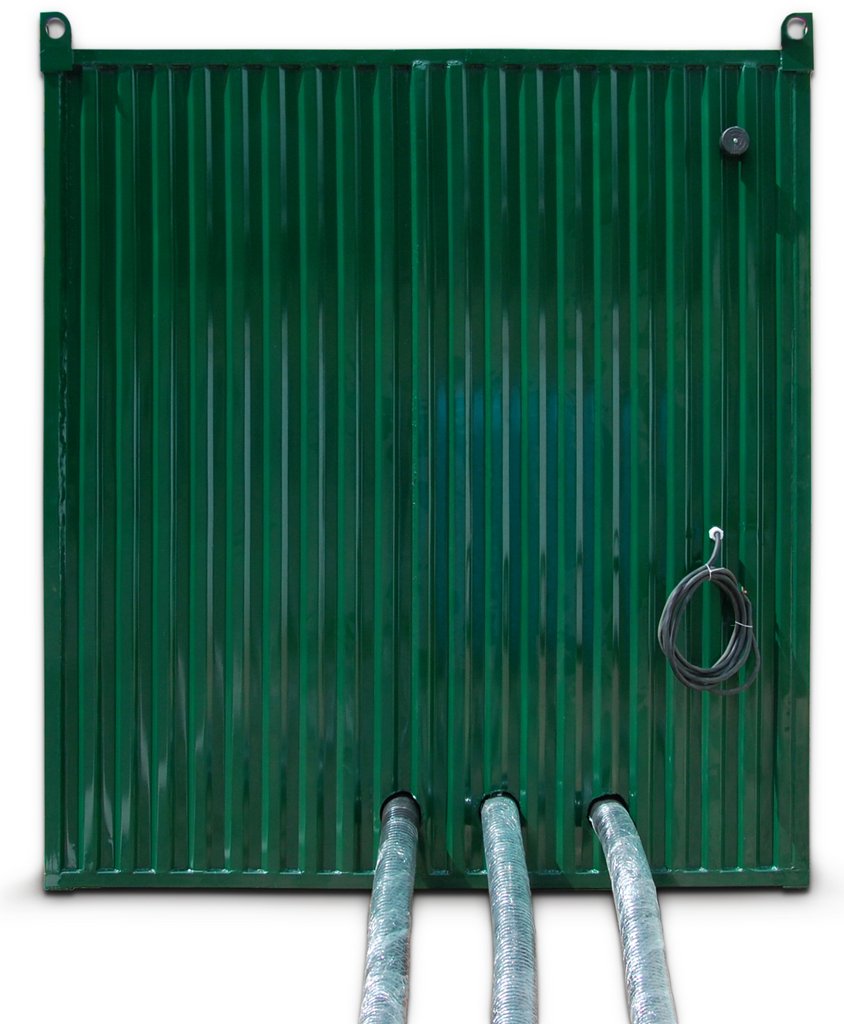

На задней поверхности контейнера находятся места ввода в контейнер обогреваемых интерфейсов для подачи исходной воды, выдачи очищенной воды и дренажной воды, кабельный ввод и входной фильтр для забора воздуха.

ТЕХНОЛОГИЯ ОЧИСТКИ ВОДЫ
Обрабатываемая в установке вода поступает в многофазный инжекционный реактор кипящего слоя через входные эжекторы.

Выходящая из сопел эжекторов струя водовоздушной эмульсии псевдоожижает расположенный над соплом слой каталитической засыпки. В псевдоожиженном слое происходит интенсивное окисление растворенных в воде примесей (железа, марганца, сероводорода, аммиака). Образовавшиеся при окислении взвеси улавливаются неподвижным слоем каталитической засыпки и удаляются при автоматической обратной промывке реактора.

Отработанный воздух через шаровой кран с электроприводом сбрасывается из реактора через обогреваемый патрубок.

Периодически реактор автоматически промывается обратным потоком исходной воды. Для проведения промывки исходная вода подается через промывочные эжекторы, воздух в которые засасывается через обратный клапан.

При этом происходит взрыхление каталитической засыпки реактора и уловленные засыпкой взвеси, продукты окисления содержащихся в исходной воде примесей и продукты износа засыпки выносятся через отводящий патрубок в верхней части реактора.

Наполнение (защита от перелива) и опустошение (защита от осушения) реактора контролируется кондуктометрическими датчиками уровня.

Вода на окисление и на промывку подается в реактор через электромагнитные клапаны. После окислительной обработки вода фильтруется в мультипатронных фильтрах от образовавшихся при окислении взвесей, неуловленных в засыпке реактора. Отфильтрованная вода стерилизуется в ультрафиолетовых лампах.

Очищаемая вода из ультрафиолетовых ламп многоступенчатым центробежным насосом высокого давления подается в обратноосмотические мембраны.

Для предотвращения образования солевых отложений на обратноосмотических мембранах в очищаемую воду дозируется антискалант.

Регулирование давления при работе мембранного узла осуществляется в узле регулирования давления и контролируется манометром. Периодически очищаемая вода электромагнитным клапаном прямой промывки мембран направляется в обход узла регулирования давления, расход воды через мембраны при этом возрастает, за счет чего с их поверхности смываются коллоидные отложения.

Обессоленная вода (пермеат) из мембран проходит через водосчетчик. В очищенную воду насосом-дозатором дозируется раствор гипохорита натрия, после чего она через обогреваемый интерфейс для выдачи очищенной воды поступает в емкость потребителя.

Отсутствие необходимого давления исходной воды на входе в установку детектирует реле давления, повышение перепада давления на мультипатронных фильтрах при их засорении детектирует реле разрежения, сброс воды из мультипатронных фильтров обеспечивает вспомогательный насос.

Пуск, выключение и управление установкой производится с помощью щита управления.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Размеры ДхШхВ, мм, не более 2 000 х 2 438 х 2 438
Средняя производительность по очищенной воде (при температуре воды 8°С), м3/сутки, не менее 60
Масса, кг, не более 1 200
Питание 380 В, 50 Гц
Потребляемая мощность на обработку воды, кВт, не более 2,8
Потребляемая мощность на отопление, кВт, не более 2,2
Расход дренажной воды, м3/ч, не более 2,0
Давление исходной воды на входе, МПа 0,2…0,6
Температура хранения и эксплуатации, °С -45…+50
Ресурс до капремонта, м3 очищенной воды, не менее 40 000
Назначенный ресурс, м3 очищенной воды, не менее 180 000

Производится на АО «Научно-исследовательский институт «Полюс» имени М.Ф. Стельмаха»
