Линейный ускоритель электронов УЭЛР-6-1-Д-4-01

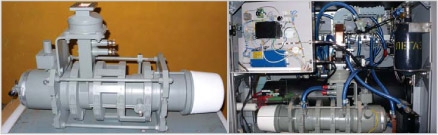

Источник излучения представляет собой линейный ускоритель электронов УЭЛР-6-1-Д-4-01 (ТУ6912-001-69564325-2011) производства компании «Скантроник Системс». Ускоритель предназначен для генерирования тормозного излучения с граничной энергией соответствующей энергии ускоренного электронного пучка, использующегося для формирования теневого рентгеновского изображения сканируемого объекта. Ускоритель является одним из основных и неотъемлемых компонентов ИДК, параметры которого определяют его основные физические и технические характеристики.
Артикул:
Поставщик:
АО "Российская электроника"Описание
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Значение высокой энергии 6 МэВ (±5%)
Значение низкой энергии 3,5 МэВ (±5%)
Мощность дозы при высокой энергии 2,0 Гр/мин на 1 м
(±10%)
Мощность дозы при низкой энергии 2,0 Гр/мин на 1 м
(±10%)
Мощность дозы при переключении энергии 4,0 Гр/мин на 1 м
(±10%)
Частота повторения при высокой энергии 200 Гц
Частота повторения при низкой энергии 200 Гц
Частота повторения при переключении энергии 2х200 Гц
Диапазон варьирования интервала между
импульсами 200 - 495 мкс
Стабильность высокой энергии 0,5%
Стабильность низкой энергии 0,5%
Стабильность мощности дозы при высокой энергии 2%
Стабильность мощности дозы при низкой энергии 2%
Время выхода излучения на стабильный режим < 1 c
Время прекращения излучения < 10 мс
Размер фокусного пятна < 2 мм
Вероятность пропуска импульсов ≤ 5х10-3
Вероятность пропуска двух последовательных
импульсов ≤ 1х10-4
Утечка радиации 2х10-5 при 6МэВ
Ширина коллимационной щели 3 мм
Угол раскрытия пучка в верхнем направлении +33,5°
Угол раскрытия пучка в нижнем направлении -17,7°
Размеры излучателя + модулятора 1090х640х1460 мм
Вес излучателя + модулятора < 1500 кг
Размеры панели управления 300х400х180 мм
Вес панели управления < 10 кг
Размеры чиллера 750х1700х1535 мм
Вес чиллера 250 кг
Электропитание 400 В/ 3 фазы/ 50 Гц
Потребляемая мощность излучателя и модулятора 13 кВт
Потребляемая мощность чиллера (при прогреве) 8 кВт
Условия эксплуатации:
Температура 0°С / +45°С
Влажность 5% - 95%
Время прогрева < 15 мин
Линейный ускоритель электронов с поимпульсной модуляцией энергии состоит из:
рентгеновского излучателя, включающего электронную пушку, ускоряющую структуру, клистрон, волновод с системой подачи элегаза, радиочастотную систему низкой мощности, вакуумную систему, мишень, локальную радиационную защиту, ионную камеру, элементы системы охлаждения, электронику управления (контроллеры и управляющий компьютер), интерфейсы связи с другими системами, герметичный кожух;
модулятора, объединенного с излучателем в единый блок;
системы охлаждения, обеспечивающей постоянную температуру охлаждающей жидкости;
пульта управления;
кабелей (в том числе высоковольтных), шлангов.
Ускоритель работает в трех основных режимах:
Режим дуальной энергии
Режим высокой энергии
Режим низкой энергии
Производится на ООО "Скантроник Системс"
Значение высокой энергии 6 МэВ (±5%)
Значение низкой энергии 3,5 МэВ (±5%)
Мощность дозы при высокой энергии 2,0 Гр/мин на 1 м
(±10%)
Мощность дозы при низкой энергии 2,0 Гр/мин на 1 м
(±10%)
Мощность дозы при переключении энергии 4,0 Гр/мин на 1 м
(±10%)
Частота повторения при высокой энергии 200 Гц
Частота повторения при низкой энергии 200 Гц
Частота повторения при переключении энергии 2х200 Гц
Диапазон варьирования интервала между
импульсами 200 - 495 мкс
Стабильность высокой энергии 0,5%
Стабильность низкой энергии 0,5%
Стабильность мощности дозы при высокой энергии 2%
Стабильность мощности дозы при низкой энергии 2%
Время выхода излучения на стабильный режим < 1 c
Время прекращения излучения < 10 мс
Размер фокусного пятна < 2 мм
Вероятность пропуска импульсов ≤ 5х10-3
Вероятность пропуска двух последовательных
импульсов ≤ 1х10-4
Утечка радиации 2х10-5 при 6МэВ
Ширина коллимационной щели 3 мм
Угол раскрытия пучка в верхнем направлении +33,5°
Угол раскрытия пучка в нижнем направлении -17,7°
Размеры излучателя + модулятора 1090х640х1460 мм
Вес излучателя + модулятора < 1500 кг
Размеры панели управления 300х400х180 мм
Вес панели управления < 10 кг
Размеры чиллера 750х1700х1535 мм
Вес чиллера 250 кг
Электропитание 400 В/ 3 фазы/ 50 Гц
Потребляемая мощность излучателя и модулятора 13 кВт
Потребляемая мощность чиллера (при прогреве) 8 кВт
Условия эксплуатации:
Температура 0°С / +45°С
Влажность 5% - 95%
Время прогрева < 15 мин
Линейный ускоритель электронов с поимпульсной модуляцией энергии состоит из:
рентгеновского излучателя, включающего электронную пушку, ускоряющую структуру, клистрон, волновод с системой подачи элегаза, радиочастотную систему низкой мощности, вакуумную систему, мишень, локальную радиационную защиту, ионную камеру, элементы системы охлаждения, электронику управления (контроллеры и управляющий компьютер), интерфейсы связи с другими системами, герметичный кожух;
модулятора, объединенного с излучателем в единый блок;
системы охлаждения, обеспечивающей постоянную температуру охлаждающей жидкости;
пульта управления;
кабелей (в том числе высоковольтных), шлангов.
Ускоритель работает в трех основных режимах:
Режим дуальной энергии
Режим высокой энергии
Режим низкой энергии
Производится на ООО "Скантроник Системс"
