NKL 4140C-xx

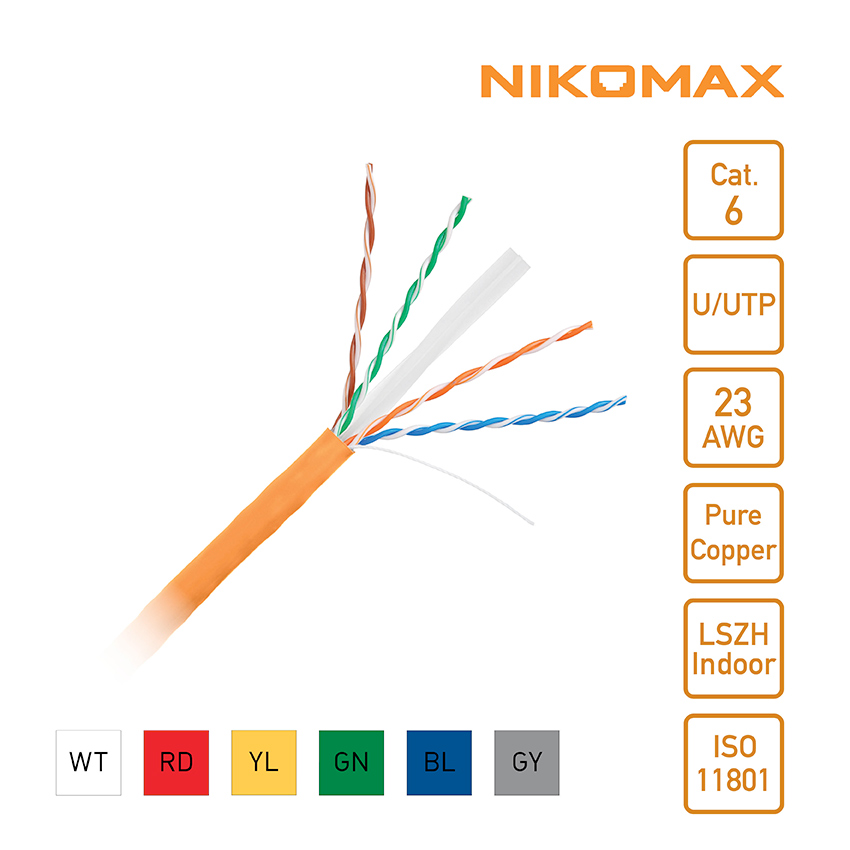

NKL 4140C-OR 是非屏蔽（U / UTP）4 Pair 6类室内安装电缆，专为高达10 Gbit/s 的高速数据传输系统而设计。 适用于符合EN 50173，ISO / IEC 11801和TIA / EIA 568的最高E类应用（250 MHz）的所有网络应用。外护套由低烟和不可燃化合物（LSZH）制成，可提供多种应用颜色。 导体由纯铜制成，23 AWG（0.55±0.01 mm）。 采用易拉出式纸板箱包装，带有延长孔，方便安装人员使用。 推荐用于具有长达25年系统保修和认证要求的项目。
型号:
NKL 4140C-xx
描述
特点：6类
带宽：MHz 250
类別：U/ UTP
对数：4 Pairs
导体材料：铜导体
类型：固体
导体直径：AWG 23 AWG（0.55±0.01 mm）
绝缘材料：高密度聚乙烯（HDPE）
绝缘导体厚度，mm： 0.22±0.02
导体绝缘直径，mm ：1.01±0.05
外套材料：LSZH
连接方式：Eca
安装应用：室内
护套厚度，mm： 0.55±0.05外
护套直径，mm： 6.3±0.3
护套颜色：7种颜色
屏幕结构（普通屏幕）： -
保护膜： -
Ripcord：是
每单位长度（km）的质量密度（kg）：42.6±0.5
铺设时的弯曲半径：至少8个电缆
直径运行期间弯曲半径：至少4个电缆
直径最大拉伸强度：不超过80 N.
阻抗特征，欧姆：100±15
标称传播速度（NVP）：0.69±0.1
最大导体电阻（DC），欧姆/km：≤95
长度，M ：305 M
符合性：超过标准要求ISO / IEC 11801，EN 50173和ANSI / TIA-568-C.2
支持的应用程序：10BASE-T，100BASE-TX，100BASE-T4,1000BASE-T，10GBASE-T（适用于Cat.6），ATM-25，ATM-51，ATM-155,100VG-AnyLan，TR-4，TR-16有源，TR-16无源
温度范围：-20至+ 60°C存储。安装温度范围为0至+ 50°C。工作温度范围为-20至+ 60°C
包装：纸板箱
封装尺寸（LxW或W x H x D），mm： 405x405x210
保证：组件保修 - 5年，系统保修 - 25年
带宽：MHz 250
类別：U/ UTP
对数：4 Pairs
导体材料：铜导体
类型：固体
导体直径：AWG 23 AWG（0.55±0.01 mm）
绝缘材料：高密度聚乙烯（HDPE）
绝缘导体厚度，mm： 0.22±0.02
导体绝缘直径，mm ：1.01±0.05
外套材料：LSZH
连接方式：Eca
安装应用：室内
护套厚度，mm： 0.55±0.05外
护套直径，mm： 6.3±0.3
护套颜色：7种颜色
屏幕结构（普通屏幕）： -
保护膜： -
Ripcord：是
每单位长度（km）的质量密度（kg）：42.6±0.5
铺设时的弯曲半径：至少8个电缆
直径运行期间弯曲半径：至少4个电缆
直径最大拉伸强度：不超过80 N.
阻抗特征，欧姆：100±15
标称传播速度（NVP）：0.69±0.1
最大导体电阻（DC），欧姆/km：≤95
长度，M ：305 M
符合性：超过标准要求ISO / IEC 11801，EN 50173和ANSI / TIA-568-C.2
支持的应用程序：10BASE-T，100BASE-TX，100BASE-T4,1000BASE-T，10GBASE-T（适用于Cat.6），ATM-25，ATM-51，ATM-155,100VG-AnyLan，TR-4，TR-16有源，TR-16无源
温度范围：-20至+ 60°C存储。安装温度范围为0至+ 50°C。工作温度范围为-20至+ 60°C
包装：纸板箱
封装尺寸（LxW或W x H x D），mm： 405x405x210
保证：组件保修 - 5年，系统保修 - 25年
