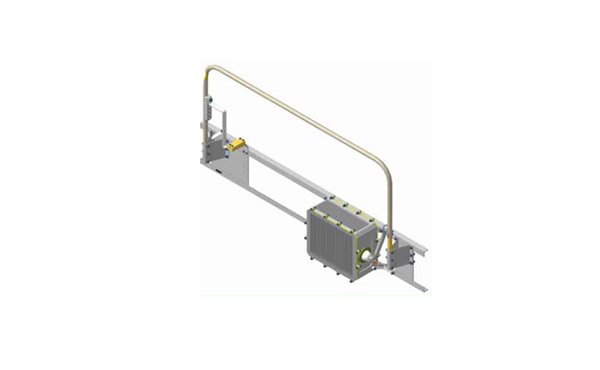

Мобильная рамочная антенна КВ диапазона "КРУГ"
Малогабаритная антенна зенитного излучения предназначена для работы в составе полевых, полустационарных и стационарных радиопередающих центров и комплексов KB радиосвязи, для обеспечения всенаправленной радиосвязи (без "мертвых" зон) на трассах малой и средней протяженностью до 1500 км. Рассчитана на работу в различных климатических условиях (в том числе, в северных, горных и сейсмических районах).
Артикул:
Описание
Назначение оборудования
Изделие содержит: рамочную антенну зенитного излучения с согласующим устройством (СУ) и блок управления (БУ).
БУ - устройство, которое устанавливается в аппаратной и обеспечивает сопряжение изделия по командам управления и контроля с РПДУ и комплексом средств связи, реализует алгоритм переключения рабочей частоты, обеспечивает возможность ручного переключения.
Антенна не создает помех типа "ШИП".
Основные технические характеристики:
Рабочий диапазон частот 2-12 МГц
Максимальная средняя мощность на входе 1 кВт
Входное сопротивление 50 Ом несимметричное
Диаграмма направленности (ДН)
в азимутальной плоскости
Круговая, максимум ДН ориентирован
в зенит
Коэффициент усиления от минус 5 до 3 дБи
КБВ не менее 0,25
Рабочий температурный диапазон от –40 °C до +50 °C
Гарантированное время безотказной работы не менее 3000 ч
Средний срок службы изделия 12 лет
Габаритные размеры антенны (ШхГхВ), ммы 1500х1000х300
Масса антенны вместе с СУ 38,7 кг
Габаритные размеры СУ (ШхГхВ), мм 596х410х207
Масса СУ 27,6 кг
Габаритные размеры БУ (ШхГхВ), мм 506х250х87
Масса БУ 3,6 кг (к БУ нужен блок питания - весит 6,6 кг)
Изделие соответствует требованиям ГОСТ РВ 20.39.304, ГОСТ РВ 20.39.305, ГОСТ РВ 20.39.303 и относится по условиям эксплуатации к группам исполнения 1.3 и 1.10.
Изделие содержит: рамочную антенну зенитного излучения с согласующим устройством (СУ) и блок управления (БУ).
БУ - устройство, которое устанавливается в аппаратной и обеспечивает сопряжение изделия по командам управления и контроля с РПДУ и комплексом средств связи, реализует алгоритм переключения рабочей частоты, обеспечивает возможность ручного переключения.
Антенна не создает помех типа "ШИП".
Основные технические характеристики:
Рабочий диапазон частот 2-12 МГц
Максимальная средняя мощность на входе 1 кВт
Входное сопротивление 50 Ом несимметричное
Диаграмма направленности (ДН)
в азимутальной плоскости
Круговая, максимум ДН ориентирован
в зенит
Коэффициент усиления от минус 5 до 3 дБи
КБВ не менее 0,25
Рабочий температурный диапазон от –40 °C до +50 °C
Гарантированное время безотказной работы не менее 3000 ч
Средний срок службы изделия 12 лет
Габаритные размеры антенны (ШхГхВ), ммы 1500х1000х300
Масса антенны вместе с СУ 38,7 кг
Габаритные размеры СУ (ШхГхВ), мм 596х410х207
Масса СУ 27,6 кг
Габаритные размеры БУ (ШхГхВ), мм 506х250х87
Масса БУ 3,6 кг (к БУ нужен блок питания - весит 6,6 кг)
Изделие соответствует требованиям ГОСТ РВ 20.39.304, ГОСТ РВ 20.39.305, ГОСТ РВ 20.39.303 и относится по условиям эксплуатации к группам исполнения 1.3 и 1.10.
