Кластерная архитектура РСК Торнадо
Обновленная кластерная архитектура РСК Торнадо, позволяет создавать HPC-решения с высочайшими показателями энергоэффективности и вычислительной плотности – более 280 ТФЛОПС на стандартный 42U шкаф
Артикул:
Поставщик:
Группа компаний РСКОписание
Кластерная архитектура рск торнадо
Обновленная, высокоплотная кластерная архитектура «РСК Торнадо» позволяет достичь непревзойденных показателей энергоэффективности и вычислительной плотности, сохраняя при этом проверенные временем высокие эксплуатационные свойства. Теперь более 280 ТФЛОПС или 153 двухпроцессорных вычислительных узла/сервера на 42U шкаф на площади всего 0,64 м2.
Преимущества
Рекордная вычислительная плотность - до 153 базовых расширяемых вычислительных узлов архитектуры x86 (семейств: Intel® Xeon™ E5-2600 v4/v3 или Intel® Xeon® Gold 6100 / Intel® Xeon® Platinum 8100) или архитектуры VLIW (МЦСТ Эльбрус 4С/8С) в стандартном 42U вычислительном шкафу (80х80х200 см);
Рекордная энергетическая плотность – до 100 кВт на 42U-шкаф (800х800х200) благодаря использованию проверенной временем высокоэффективной технологии жидкостного охлаждения РСК, позволяющей достичь рекордных показателей энергетической плотности и компактности;
Рекордная энергоэффективность - показатель эффективности использования электроэнергии PUE (Power Usage Effectiveness) достигает рекордного для HPC-индустрии значения менее 1,06 (то есть не более 6% энергопотребления расходуется на охлаждение всей системы);
Вычислительные узлы специально спроектированы для стабильной работы на высокотемпературном хладоносителе (до 650С на входе), что обеспечивает непревзойденный уровень энергоэффективности и возможность рекуперации тепла без донагрева;
Поддержка новых технологий высокоскоростных межузловых соединений, включая Mellanox® EDR Infiniband, Intel® Omni-Path и другие;

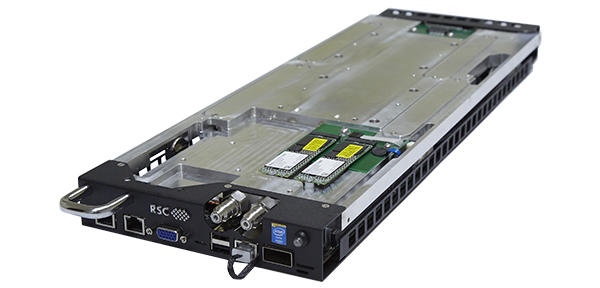

Независимый, расширяемый базовый вычислительный узел/сервер;
Сбалансированное законченное решение, сочетающее в себе: Использование самых высокопроизводительных моделей серверных процессоров Intel (Intel® Xeon® E5-2600 v4 / Intel® Xeon® Scalable Processors) и стандартных серверных плат от мировых лидеров; Интеллектуальное управление РСК “БазИС”; Резервирование; Возможности расширения благодаря наличию интерфейсов PCI Express Gen3 и разнообразию пакетов расширения; Возможность горячей замены узла без влияния на соседние узлы.
Поддержка процессоров Intel Xeon и Intel Xeon Phi.

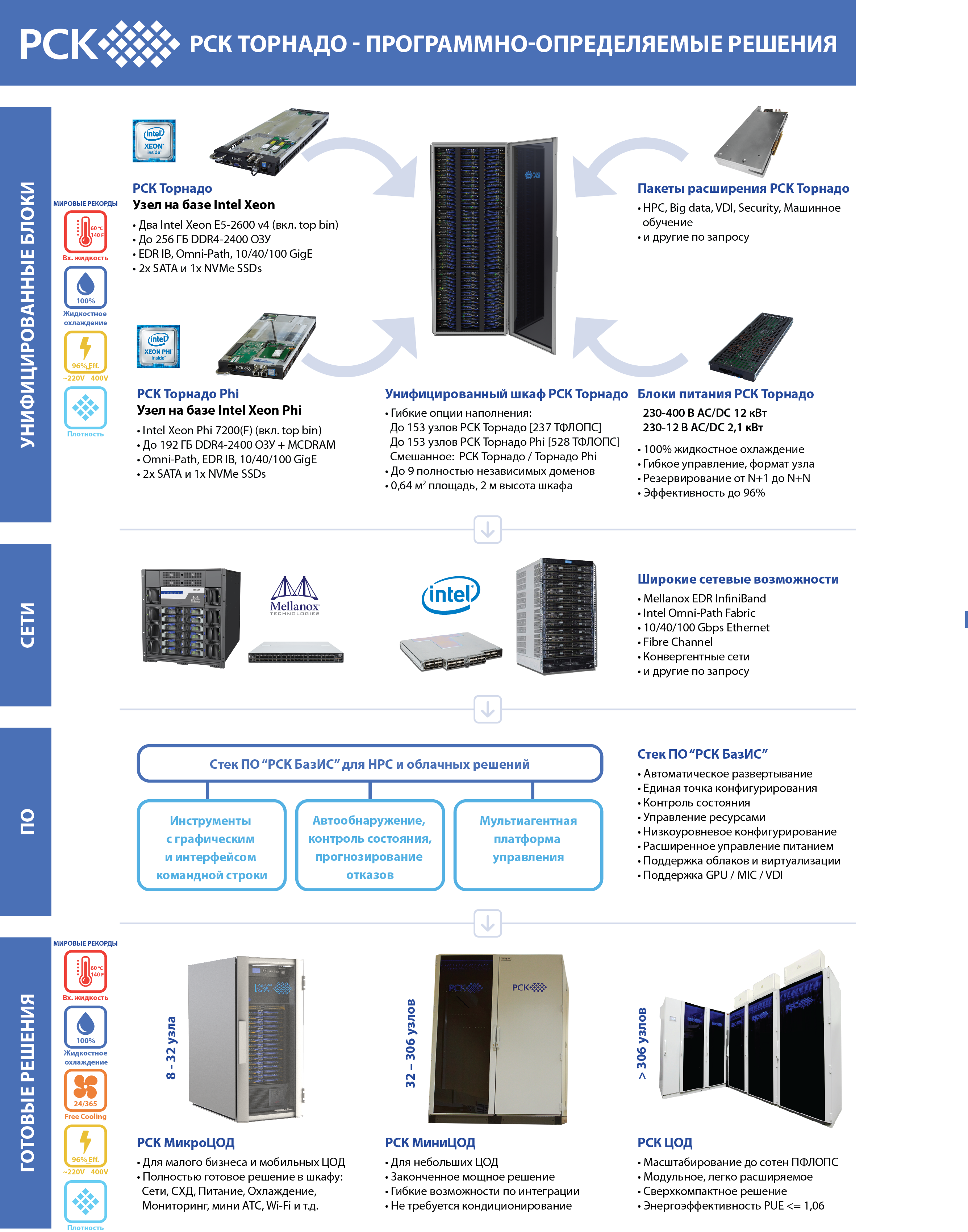

Легкость расширения функционала под конкретные задачи с широким набором пакетов расширения – концепция базового узла и различных аппаратно-программных модулей расширения позволяет значительно расширить функционал системы без необходимости замены узла или серьезных доработок;
Пакет расширения (Expansion pack): Опциональное решение для расширения функционала наиболее полным образом удовлетворяющее конкретные потребности различных заказчиков, представляющее собой полностью протестированный и готовый к работе после монтажа комплект, включающий необходимые карты расширения, компоненты системы жидкостного охлаждения РСК, соединительные платы и монтажные элементы;
Пакет расширения RSC Tornado HPC Expansion Pack, ориентированный на высокопроизводительные вычисления с использованием двух сопроцессоров Intel® Xeon Phi™ 7120X, позволяет повысить производительность вычислительного узла до 3,74 ТФЛОПС;
Пакет расширения RSC Tornado BigData Expansion Pack предоставляет оптимизированную по соотношению «цена/производительность» конфигурацию для высокопроизводительной обработки данных;
Пакет расширения RSC Tornado VDI Expansion Pack предназначен для задач виртуализации и удаленного доступа к рабочим местам, а также областей CAD/CAM/CAE. Он построен на основе карт AMD FirePro™ S10000 или NVIDIA GRID™ K1/K2 и высокопроизводительного твердотельного накопителя Intel® SSD DC P3700;
Пакет расширения RSC Tornado Security&Protection Expansion Pack разработан специально для заказчиков из учреждений финансового сектора и других, требующих максимальной скорости доступа и защиты данных;
Программно-аппаратный пакет расширения RSC SDM Expansion Pack позволяет реализовать концепцию RSC Software Defined Management, улучшая управляемость и увеличивая доступность вычислительных систем для пользовательских приложений;
Возможно создание и других специализированных пакетов расширения согласно конкретным запросам заказчиков. Применение данного подхода позволило значительно повысить доступность специализированных конфигураций и обеспечить легкость модернизации, сохраняя при этом рекордные показатели компактности, вычислительной и энергетической плотности решений на базе кластерной архитектуры «РСК Торнадо».
Универсальный шкаф-шасси с рекордной, до 100 кВт на шкаф, системой жидкостного охлаждения РСК, сбалансированный для работы c высокотемпературным хладоносителем (до 650C на входе в вычислительные узлы);
Шкаф-шасси содержит все необходимые для работы элементы, такие как: несущее шасси, система распределения охлаждающей жидкости по вычислительным узлам, электрообеспечение вычислительных узлов. Предусмотрена возможность обслуживания только с одной стороны вычислительного шкафа.
Модульная система охлаждения и электропитания, широкие возможности по резервированию
Независимые гидравлические насосные модули системы жидкостного охлаждения позволяют организовывать гибкие конфигурации с резервированием от N+1 до N+N.
Модули электропитания в форм-факторе вычислительного узла с возможностью работы на общую шину обеспечивают резервирование по питанию от N+1 до N+N.
Конструктив шкафа позволяет заменять модули гидрорегулирования и питания в режиме горячей замены без прерывания работоспособности вычислительного комплекса.
Снижение затрат
Благодаря использованию массово-доступных компонентов (серверные системные платы, модули памяти, процессоры) и рекордному коэффициенту вычислительной эффективности (96% на тесте LINPACK) достигается существенное снижение затрат. А благодаря использованию системы жидкостного охлаждения РСК отсутствует необходимость оборудования серверной комнаты дорогостоящими системами прецизионного кондиционирования воздуха.
Модульная система охлаждения и электропитания в свою очередь позволяет быстро и эффективно наращивать мощности “по требованию”.
Высокая надежность
Высокая доступность и отказоустойчивость обеспечиваются за счет передовой системы управления и мониторинга работы как отдельных узлов, так и всей системы в целом, расширенных возможностей по управлению электропитанием, отсутствия движущихся компонентов, таких, как вентиляторы и традиционные жесткие диски, обеспечения резервирования блоков питания и модулей гидрорегулирования. Все элементы комплекса снабжены выделенным управляющим контроллером, что обеспечивает широкие возможности для телеметрии и управления каждым элементом.
