Измерители мощности серии PLS
Характерные особенности
Диапазон частот от 50 МГц до 6/26,5 ГГц
Возможность измерений модулированных сигналов
Динамический диапазон от -50 дБм до +20 дБм
Компактный (125х65х25 мм) и легкий (0,25 кг)
Питание и управление через один кабель USB 2.0
Функция внутренней установки нуля исключает необходимость внешней калибровки
Артикул:
Поставщик:
АО "НПФ Микран"Описание
Назначение прибора
Прибор предназначен для измерения мощности сигналов СВЧ в диапазоне частот от 50 МГц до 6/26,5 ГГц. Применение детекторов средне-квадратичного значения мощности позволяет проводить точные измерения для модулированных сигналов, в том числе для стандартов GSM/EDGE/ WCDMA/WiMAX/LTE.
Для взаимодействия с прибором используется программное обеспечение «PLS-Клиент». Питание и управление прибором осуществляется через порт USB 2.0.
Область применения
Производство и контроль ВЧ и СВЧ устройств и оборудования, исследование, настройка и испытания СВЧ узлов, используемых в радиоэлектронике, связи, приборостроении, измерительной технике.
Основные возможности
измерение мощности СВЧ сигналов в диапазоне частот от 50 МГц до 6/26,5 ГГц;
широкий динамический диапазон 70 дБ (от -50 дБм до 20 дБм);
возможность работы в составе измерительных комплексов (управление прибором осуществляется через команды SCPI);
режимы абсолютного и относительного измерений мощности;
отображение результатов в линейной и логарифмической шкале;
возможность отображения формы радиоимпульсов;
протоколирование результатов измерений в файл ПК;
коррекция результатов измерений с учетом коэффициента передачи внешних устройств.

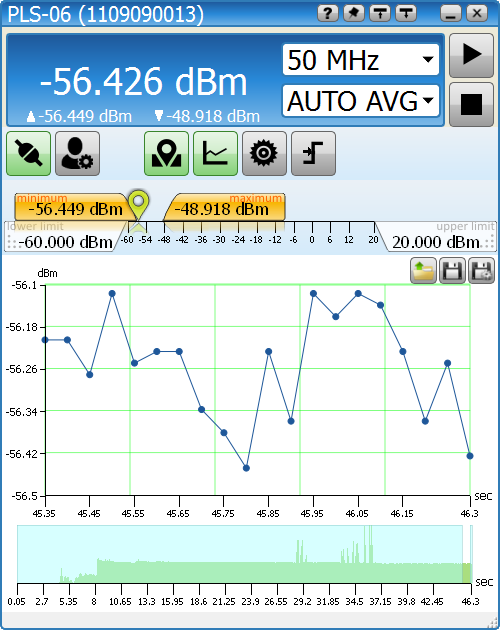

Возможности программного обеспечения
удобный пользовательский интерфейс;
возможность сохранения/загрузки профилей для измерительных схем;
графическое отображение результатов измерений;
оповещение о выходе измеряемой величины за пределы заданного диапазона.
Прибор предназначен для измерения мощности сигналов СВЧ в диапазоне частот от 50 МГц до 6/26,5 ГГц. Применение детекторов средне-квадратичного значения мощности позволяет проводить точные измерения для модулированных сигналов, в том числе для стандартов GSM/EDGE/ WCDMA/WiMAX/LTE.
Для взаимодействия с прибором используется программное обеспечение «PLS-Клиент». Питание и управление прибором осуществляется через порт USB 2.0.
Область применения
Производство и контроль ВЧ и СВЧ устройств и оборудования, исследование, настройка и испытания СВЧ узлов, используемых в радиоэлектронике, связи, приборостроении, измерительной технике.
Основные возможности
измерение мощности СВЧ сигналов в диапазоне частот от 50 МГц до 6/26,5 ГГц;
широкий динамический диапазон 70 дБ (от -50 дБм до 20 дБм);
возможность работы в составе измерительных комплексов (управление прибором осуществляется через команды SCPI);
режимы абсолютного и относительного измерений мощности;
отображение результатов в линейной и логарифмической шкале;
возможность отображения формы радиоимпульсов;
протоколирование результатов измерений в файл ПК;
коррекция результатов измерений с учетом коэффициента передачи внешних устройств.
Возможности программного обеспечения
удобный пользовательский интерфейс;
возможность сохранения/загрузки профилей для измерительных схем;
графическое отображение результатов измерений;
оповещение о выходе измеряемой величины за пределы заданного диапазона.
