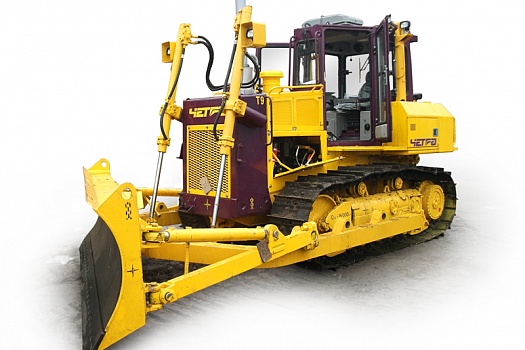

Описание
ДВИГАТЕЛЬ
ЯМЗ -236-НБ-2
110 кВт (150 л.с.)
QSB6,7 - C165
110 кВт (150 л.с.)
ТРАНСМИССИЯ
Гидромеханическая трансмиссия производства ОАО «Промтрактор». Планетарная коробка передач переключаемая под нагрузкой, с муфтами диаметра 345 мм, работающими в масле и обладающими высокой способностью передачи крутящего момента, обеспечивающая три передачи переднего и три передачи заднего хода. Переключение передач — электрогидравлическое. Конструктивно объединена с согласующим редуктором и главной передачей в единый силовой блок, устанавливаемый в расточку заднего моста. Трехэлементный, одноступенчатый гидротрансформатор с активным диаметром 390 мм, максимальным коэффициентом трансформации Ко =2,539 с редуктором привода насосов, соединяется с коробкой передач шлицевой муфтой, устанавливается на передней стенке заднего моста. Гидротрансформатор соединен с двигателем через карданную передачу и упругую муфту, установленную на двигателе.
ХОДОВАЯ ЧАСТЬ
Подвеска: трёхточечная полужёсткая с вынесенной осью качания тележек обеспечивает высокие тягово-сцепные свойства, уменьшение ударных нагрузок на ходовую систему, улучшение условий труда. Опорные, поддерживающие катки и направляющие колёса с одноразовой смазкой на весь срок службы с самоподжимными уплотнениями типа «двойной конус».
Число опорных катков ( с каждой стороны ) 6
Число поддерживающих катков (с каждой стороны) 2
Гусеницы: сборные с одним грунтозацепом и уплотнением для удержания жидкой смазки в шарнире. Натяжение гусеницы легко регулируется шприцем с консистентной смазкой.
Шаг звена 190,5 мм
Число башмаков ( с каждой стороны ) 39
Высота грунтозацепов 55 мм
Ширина башмака 560 мм
База 2470 мм
Площадь опорной поверхности 2,766 м2
Давление на грунт 0,63 кгс/см2
ПЕРЕДАЧА БОРТОВАЯ
Передача бортовая - двухступенчатая, I-я ступень - шестерни внешнего зацепления, II-я ступень - планетарная по схеме «к +1» (с остановленной коронной шестерней). Для облегчения замены в полевых условиях ведущая звездочка выполнена пятью секторами, которые крепятся болтами.
ГИДРАВЛИЧЕСКАЯ СИСТЕМА
Раздельно-агрегатная гидравлическая система:
шестерёнчатый насос S1A5070 фирмы «DAVID BROWN», производительностью 120 л/мин при 1700 об/мин двигателя
четырёхсекционный распределитель фирмы «BOSCH REXROTH», состоящий из одной клапанной и трёх золотниковых секций
максимальное давление срабатывания предохранительного клапана 20 МПа (200 кгс/см2)
ёмкость гидробака (бак сварной, приспособленный для механической очистки внутренних поверхностей) - 85 л
РЫХЛИТЕЛЬНОЕ ОБОРУДОВАНИЕ
Рыхлитель: одно-, трехзубый
БУЛЬДОЗЕРНОЕ ОБОРУДОВАНИЕ
Тип отвала: полусферический отвал, поворотный отвал (механический), прямой отвал, поворотный отвал (гидравлический).
МАССА
Общая масса 14200-17500 кг.
