Пульт зарядки пневматиков А0505-0000
Пульт предназначен для зарядки пневматиков летательных аппаратов рабочим газом от внешнего источника и измерения давления в них манометром класса точности 1,5.
Артикул:
Описание

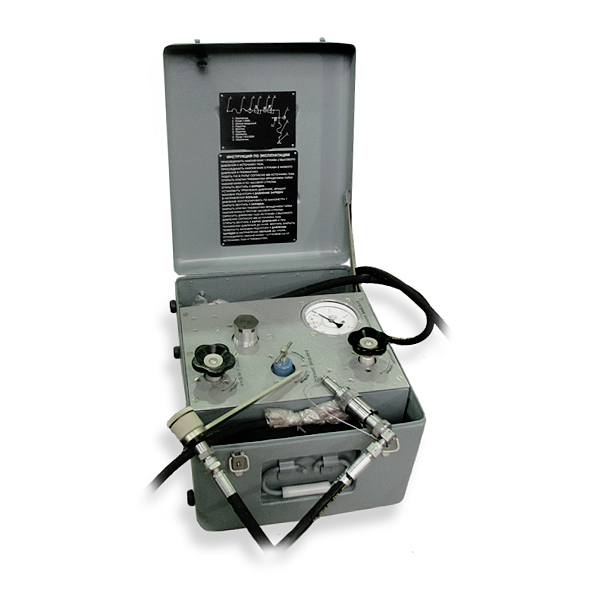

Пульт выполнен в виде чемодана, снабженного ручкой для его переноски, и состоит из корпуса и крышки. Снизу и на правой боковой поверхности корпуса закреплены резиновые ножки.
Корпус разделен перегородками на три отсека. В среднем отсеке закреплена панель управления, а в крайних отсеках уложены рукав низкого давления с наконечником для присоединения к пневматикам и рукав высокого давления с переходником и наконечником для присоединения к аэродромному баллону, или проходником для присоединения рукава к заправщику газом. Рукава одним концом постоянно соединены с угольниками. На крышке чемодана с внутренней стороны лиркой закреплен проходник.
На дно правого отсека уложены завернутые в парафинированную бумагу запасные прокладки для уплотнения соединения наконечника с аэродромным баллоном и уплотнительные кольца для уплотнения соединения наконечника с вентилем пневматика, а также тройник для присоединения манометра при проверке герметичности пульта.
Агрегаты пульта соединены между собой металлическими трубопроводами.
Принцип работы пульта заключается в двухступенчатом редуцировании давления газа, поступающего от источника, и подачи его в пневматик ЛА.
Технические характеристики
Рабочий газ Азот технический, сорт 2 ГОСТ 9293-74 или воздух с точкой росы не выше минус 55 °С при давлении 0,1 МПа (1кгс/см2)
Давление газа на входе в пульт 6,0-35 (60-350) МПа (кгс/см2)
Давление зарядки пневматиков 0,3-1,5 (3-15) МПа (кгс/см2)
Тонкость фильтрации газа (по фильтру) 40 мкм
Рукав высокого давления:
— длина, не менее 2 м
— резьба наконечника G 3/4–B ГОСТ 6357-81 м
Рукав низкого давления:
— длина, не менее 2 м
— резьба наконечника V8 ГОСТ 8107-75
Габаритные размеры
— длина 415 мм
— ширина 265 мм
— высота 335 мм
Масса, не более 13 кг
Условия эксплуатации:
— температура окружающей среды От -50°С до +50°С
— относительная влажность при температуре +35 °С, не более 98 %
— атмосферное давление, Па (мм рт. ст.) 6,13·104-10,53·104 (460-790) Па (мм рт. ст.)
— скорость ветра у поверхности земли, не более 25 м/с
Пульт транспортабелен всеми видами транспорта (железнодорожный, водный, воздушный, автомобильный). Без ограничения скорости и рассто
