ИО 102-15/1
Извещатель охранный точечный магнитоконтактный ИО 102-15/1 предназначен для блокировки дверных и оконных проемов, организации устройств типа «ловушка», а также блокировки других конструктивных элементов зданий и сооружений с выдачей сигнала «Тревога» путем размыкания контактов геркона на приемноконтрольный прибор, концентратор или пульт централизованного наблюдения.

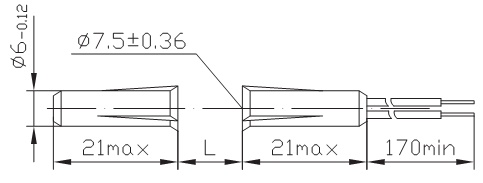

Извещатель конструктивно состоит из датчика магнитоуправляемого на основе геркона и задающего элемента (магнита), выполненных в пластмассовых корпусах.
Извещатель рассчитан на непрерывную круглосуточную работу.
Артикул:
Поставщик:
АО "Российская электроника"Описание
Технические характеристики
диапазон коммутируемого напряжения, В 0,05-72
диапазон коммутируемого тока, мА 0,1-250
коммутируемая мощность, Вт, не более 10
число срабатываний извещателя в указанных диапазонах, не менее 106
выходное электрическое сопротивление:
• при замкнутых контактах (при токе (100±10)мА), Ом, не более
• при разомкнутых контактах, кОм, не менее
0,5
200
контакты извещателя должны быть:
• замкнуты - при расстоянии, мм
• разомкнуты - при расстоянии, мм
10 и менее
45 и более
допуск соостности установки датчика и задающего элемента, мм, не более 2
сопротивление изоляции между выводами датчика:
• в нормальных климатических условиях, Ом, не менее
• при повышенной относительной влажности 98% (при +350С), Ом, не менее
5 · 106
2 · 105
электрическая прочность изоляции между выводами датчика и корпусом, Вэфф/Впост, не менее 500 / 700
рабочая температура среды, °С -50 … +50
относительная влажность воздуха ( при +35 °С ), %, не более 98
виброустойчивость (10–35)Гц, м/с2 (g), не более 4,9 (0,5)
наработка до отказа, ч, не менее 200000
срок службы, лет, не менее 8
масса датчика/задающего элемента, г, не более 2,1/2,1
Пример условного обозначения:
Извещатель ИО 102-15/1 ПГС2.409.002 ТУ
Монтаж:
В деревянных конструкциях производится в предварительно просверленных отверстиях. При монтаже извещателя на металлических поверхностях необходимо создать между корпусом датчика (магнита) и металлической поверхностью зазор не менее 30мм с помощью немагнитных материалов (текстолит, гетинакс, эбонит, дерево).
