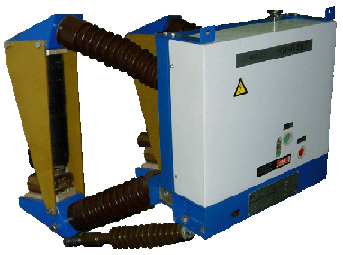

Выключатель вакуумный с электромагнитным и пружинным приводами стационарного исполнения с номинальным напряжением 35(27.5) кВ, частотой 50 Гц с нормальной изоляцией, внутренней установки предназначены для тяговых подстанций электрифицированных железных дорог, постов секционирования и пунктов параллельного соединения контактной сети.
Выключатели имеют два исполнения по виду привода:
- с пружинным приводом ВБПТ, ВБПД
- с электромагнитным приводом ВБМТ, ВБМД.
Выключатели соответствуют требованиям ГОСТ687-78, ГОСТ18397-86, КУЮЖ.674153.009 ТУ.

Условия эксплуатации

1) выключатель предназначен для работы в районах умеренного (У) климата, категории размещения 3 по ГОСТ 15150-69 и ГОСТ 15543.1-89;
2) высота над уровнем моря до 1000 м;
3) верхнее значение температуры окружающего воздуха при эксплуатации +50°С;
4) нижнее значение температуры окружающего воздуха при эксплуатации -45°С;

Структура условного обозначения

ВБХХ-35-16/1600 У3
В Выключатель
Б Вакуумный
Х Вид привода: (М - электромагнитный; П - пружинный)
Х Вид исполнения: (Д - двухполюсный; Т - трехполюсный)
35 Номинальное напряжение, кВ
16 Номинальный ток отключения, кА
1600 Номинальный ток, А
У Климатическое исполнение по ГОСТ 15150-69, ГОСТ 15543.1-89
3 Категория размещения по ГОСТ 15150-69
