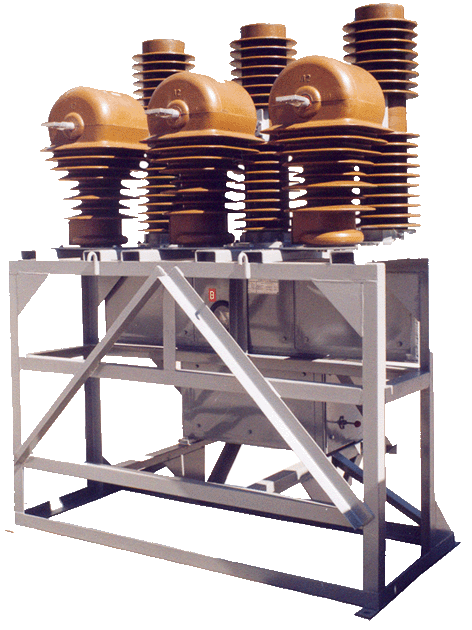

Выключатели вакуумные с электромагнитным и пружинным приводами с усиленной изоляцией, наружной установки предназначены для работы в электрических сетях на открытых частях станций, подстанций, для тяговых подстанций электрифицированных железных дорог, в распределительных устройствах в сетях трёхфазного переменного тока.

Предназначены для замены маломасляных выключателей ВМУЭ-35 II - 25/1250 УХЛ1, ВМК-35-20/1000 У1 и масляных баковых выключателей МКП-35-20/1000 У1, С-35М-630-10 У1, ВТ-35-12,5/630 У1.

Выключатели соответствуют требованиям ГОСТ687-78, ГОСТ18397-86 и КУЮЖ.674153.003ТУ.

Выключатели изготавливаются по требованию заказчика:
- с трансформаторами тока ТОЛ-35Б-IIУ1 (заменяют S-35 M-630-10У1);
- в тропическом исполнении.

В выключателях применена камера дугогасительная вакуумная КДВ2-35-25/1600 УХЛ2 по ИМПБ.686485.009 ТУ или КДВ3-35-31,5/1600 УХЛ2 по МИБД.686485.036 ТУ.

Условия эксплуатации

1) выключатель предназначен для работы в районах умеренного, холодного (УХЛ) климата, категории размещения 1 по ГОСТ 15150-69 и ГОСТ 15543.1-89;
2) высота над уровнем моря до 1000 м;
3) верхнее значение температуры окружающего воздуха при эксплуатации +50°С;
4) нижнее значение температуры окружающего воздуха при эксплуатации -60°С.

Структура условного обозначения выключателя

ВБХC-35III-X/X УХЛ1
В Выключатель
Б Вакуумный
Х Вид привода: (Э - электромагнитный; П - пружинно-магнитный)
C Вид исполнения: (С - стационарный)
35 Номинальное напряжение, кВ
III Степень загрязнения внешней изоляции по ГОСТ 9920-89
25 Номинальный ток отключения, кА
X Номинальный ток, А
УХЛ Вид климатического исполнения по ГОСТ 15150-69
1 Категория размещения по ГОСТ 15150-69 и ГОСТ 15543.1-89
