Структура условного обозначения
ВБН-35 – 20/1600 УХЛ 1:
В – выключатель;
Б – вакуумный;
Н – наружной установки;
35 – номинальное напряжение, кВ;
II – категория по длине пути утечки внешней изоляции в соответствии с
ГОСТ 9920-89;
20 – номинальный ток отключения, кА;
1600 – номинальный ток, А;
УХЛ I – климатическое исполнение и категория размещения в соответствии с
ГОСТ 15150-69.
Условия эксплуатации:
высота над уровнем моря не более 1000 м;
температура окружающего воздуха от минус 60°С до плюс 40°С ;
относительная влажность воздуха до 80% при температуре 20°С , верхнее
значение 98% при 25°С (без конденсации влаги).
Выключатели серии ВБН-35 соответствуют требованиям
ТУ 16-95 АГИЕ.674 153.023 ТУ.
ТЕХНИЧЕСКИЕ ДАННЫЕ
Номинальное напряжение, кВ 35
Наибольшее рабочее напряжение, кВ 40,5
Номинальный ток, А 1600
Номинальный ток отключения, кА 20
Сквозной ток КЗ, кА
- наибольший пик 51
- начальное действующее значение периодической
составляющей 20
Ток термической стойкости, кА 20
Время протекания тока термической стойкости, С 3
Полное время отключения, С, не более 0,08
Собственное время, С, не более:
отключения 0,06
включения 0,3
Номинальное напряжение электромагнитов (включающего
и отключающего), В:
постоянного тока 110,220
Потребляемый ток электромагнитов, А, не более:
Отключающего электромагнита:
при постоянном напряжении 110 В 5
при постоянном напряжении 220 В 2,5
Включающего электромагнита:
при постоянном напряжении 110 В 100
при постоянном напряжении 220 В 100
Ресурс по механической стойкости, циклов ВО, не менее 20000
Ресурс по коммутационной стойкости, циклов ВО,
не менее 20000
Масса, кг, не более 950
Габаритные размеры, мм высота 2174
ширина 695
длина 1740
Гарантийный срок – 2 года со дня ввода выключателя в эксплуатацию.

КОНСТРУКЦИЯ
Принцип действия выключателя основан на гашении электрической дуги,
возникающей между контактом камеры в вакууме. Ввиду высокой электрической
прочности вакуумного промежутка и отсутствия среды, поддерживающей горение
дуги, время горения дуги минимальное.

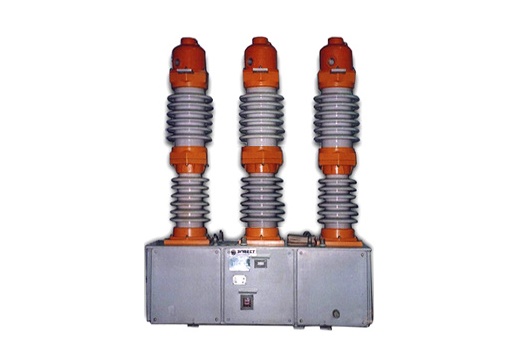

Выключатель представляет
собой коммутационный аппарат, три полюса которого установлены на общей раме.
На полюсах имеются токоотводы для подсоединения токоподводящих шин.
Выключатель управляется электромагнитным приводом, находящимся внутри
шкафа привода и снабженным подогревательными устройствами (ТЭНами ). На
крышке имеются подъемные кольца 6для подъема выключателя. Выключатель
имеет указатель включенного и отключенного положения, счетчик числа циклов
работы выключателя, кнопку ручного отключения. На раме шкафа имеется болт
заземления.
КОМПЛЕКТНОСТЬ ПОСТАВКИ.
В комплект поставки входят:
- выключатель, шт. 1
- запасные части согласно ведомости АГИЕ 674 153.023 Д1
комплект 1
- паспорт, экз.. 1
- техническое описание и инструкция по эксплуатации, экз. 1
- ведомость ЗИП, экз. 1
- ЗИП, комплект 1
