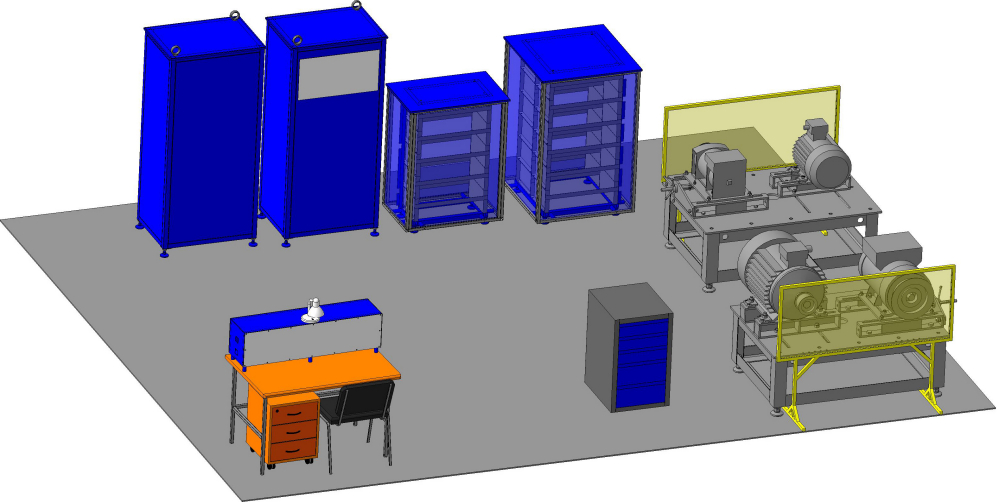

Стенд испытаний асинхронных электродвигателей до 40 кВт (далее стенд) предназначен для проверки электрических характеристик асинхронных электродвигателей (ЭД) с короткозамкнутым ротором при входном контроле и после выполнения ремонтных работ.

Стенд позволяет проводить испытания в объеме приемо-сдаточных испытаний по ГОСТ Р 52776-2007 «Машины электрические вращающиеся. Номинальные данные и характеристики» в 3 этапа.

На первом этапе вал испытуемого ЭД разобщен с валом нагрузочного генератора и производятся следующие операции (без нагрузки):

- измерение сопротивления изоляции обмоток относительно корпуса машины и между обмотками;

- измерение активного сопротивления обмоток постоянному току;

- опробование на холостом ходу при вращении в каждую сторону с проверкой работы подшипников (пробный пуск при пониженном напряжении);

- испытание межвитковой изоляции обмоток на электрическую прочность;

- определение тока и потерь холостого хода.

На втором этапе вал испытуемого ЭД состыкован с валом нагрузочного генератора и производится испытание под нагрузкой.

На третьем этапе испытуемый ЭД отключен от схемы стенда и производится испытание электрической прочности изоляции его обмоток относительно корпуса.
