Полосковый квадратурный мост
КМ - 0,4 ... 0,5 ГГц
Полоса рабочих частот 100 МГц
Предназначен для равномерного деления амплитуды СВЧ входного напряжения на два с поворотом взаимной фазы полученных напряжений на 90º в балансных преобразователях частоты, регуляторах комплексной амплитуды и в формирователях квадратурных каналов аппаратуры дециметрового диапазона
Артикул:
Поставщик:
АО "Российская электроника"Описание
Диапазон рабочих частот 0,4...0,5 ГГц
Волновые сопротивления входов/выходов 50 Ом

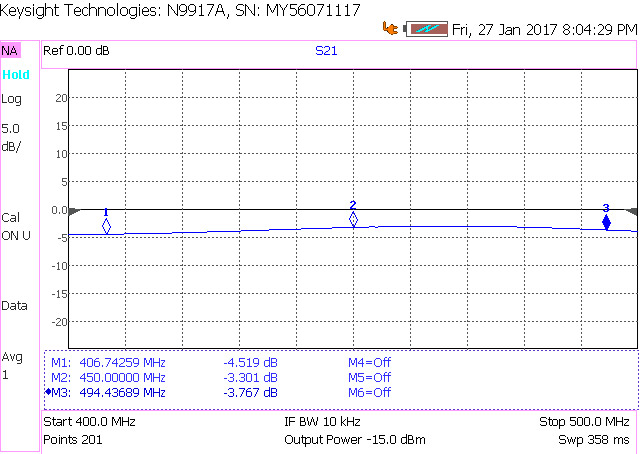

Переходное затухание в первом канале не более 4,5 дБ

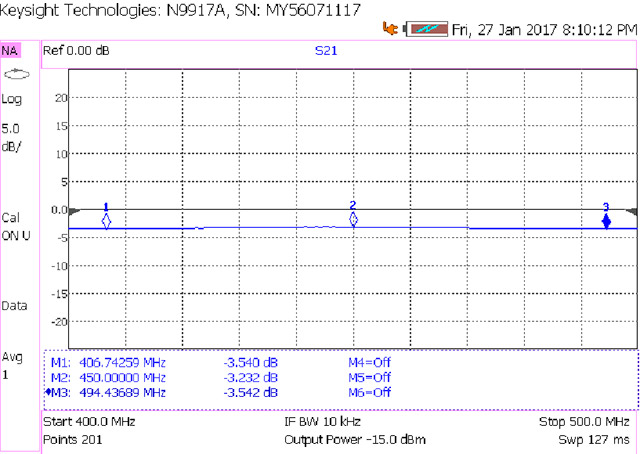

Переходное затухание во втором канале не более 3.6 дБ
Рабочее затухание первичной линии 0.4 дБ
Относительный сдвиг фаз в полосе рабочих частот 90+-3 град.
Максимальная мощнсть на входе до 1 кВт

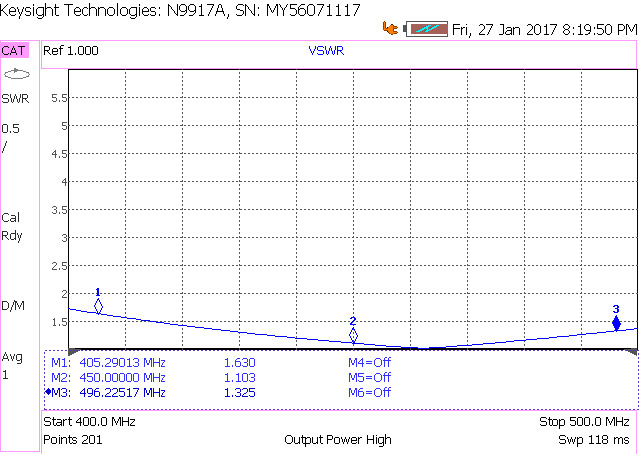

КСВ не более 1.7
Волновые сопротивления входов/выходов 50 Ом
Переходное затухание в первом канале не более 4,5 дБ
Переходное затухание во втором канале не более 3.6 дБ
Рабочее затухание первичной линии 0.4 дБ
Относительный сдвиг фаз в полосе рабочих частот 90+-3 град.
Максимальная мощнсть на входе до 1 кВт
КСВ не более 1.7
