Этап освоения: Серийное производство, Разработка, опытные образцы

Область применения: Изоляторы керамические для вакуумных дугогасительных камер, Изоляторы для корпусов силовых полупроводниковых приборов, Изоляторы электронно-оптических преобразователей

АО «НЭВЗ-КЕРАМИКС» обладает технологией производства керамических изоляторов различного назначения (для вакуумных дугогасительных камер (ВДК), корпусов силовых полупроводниковых приборов, электронно-оптических преобразователей (ЭОП)), а также керамических трубок и прочих керамических изделий для различных отраслей промышленности. Изделия изготавливаются из различных типов вакуумноплотной керамики, которые обладают высокими показателями удельного электрического сопротивления, механической прочности, диэлектрических параметров.

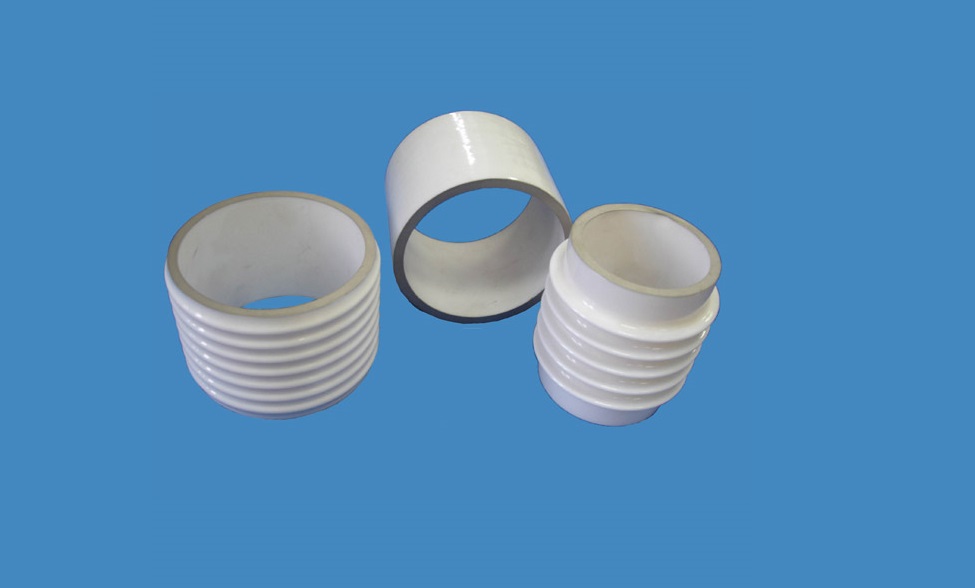

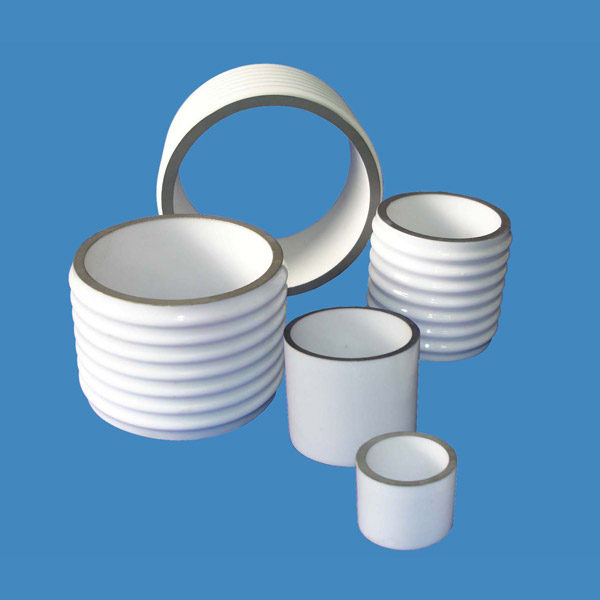

Изоляторы керамические для вакуумных дугогасительных камер предназначены в качестве изоляционного материала для вакуумных дугогасительных камер, которые входят в комплектацию вакуумных выключателей, выключателей нагрузок, применяемых в коммутационной аппаратуре в электрических сетях трехфазного переменного тока частотой 50 и 60 Гц.

Изоляторы для корпусов силовых полупроводниковых приборов предназначены для изготовления силовых полупроводниковых приборов (диодов, тиристоров) высоковольтных преобразовательных устройств.

Изоляторы электронно-оптических преобразователей используются в качестве электроизоляционного материала для приборов ночного видения, потребляемые рынком военной продукции. Главным элементом прибора ночного видения является электронно-оптический преобразователь (ЭОП), который усиливает свет и вдобавок превращает инфракрасный свет в видимый.

Технические характеристики вакуумноплотной керамики
(в соответствии с ТУ 11-78 аЯ0.027.002.)

ОСНОВНЫЕ ПОКАЗАТЕЛИ КОРУНДОВАЯ ФОРСТЕРИТОВАЯ
Кажущаяся плотность, г/см3, не менее 3,67 2,9
Кажущаяся пористость, %, не более 0,02 0,02
Прочность на изгиб, МПа, не менее 310 150
Коэффициент термического линейного расширения, 10-7, I/°C в интервале температур, °C
20±10 - 200
58±5 83±5
20±10 - 500 67±5 98±5
20±10 - 900 79±5 109±5
Относительная диэлектрическая проницаемость, не более, при частоте 1.106Гц 10 6,2
Тангенс угла диэлектрических потерь, не более, при частоте 1.106Гц 10 7,3
Удельное объемное сопротивление при постоянном токе, Ом.см, не менее, при температуре 100°С 1013 1014

Метализированные покрытия поверхностей изоляторов:

Металлизированные покрытия обеспечивают возможность пайки твердыми припоями деталей из меди, нержавеющей стали и никелевых сплавов при Т=850-900°С.

Варианты наносимых металлизированных покрытий: Никель (3÷12 мкм), Медь (3÷300 мкм). Покрытие медью в стадии освоения.

Покрытия наносятся на металлизационный подслой. Возможны следующие варианты металлизационного подслоя:

- Молибден-Марганец-Кремний (40-75 мкм).

Прочность на отрыв соединения «Керамика – Метализированное покрытие» – не менее 100 Н/мм2.
